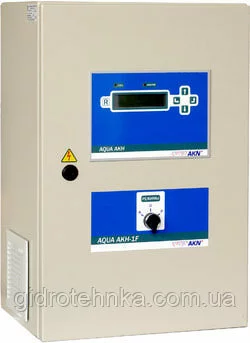

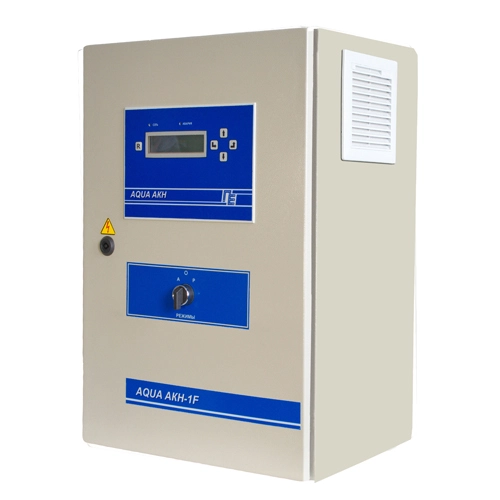

Пульт керування AQUA AKH-1F-2.2
Опис товару
Пристрій призначений для частотного регулювання продуктивності насоса і його комплексного захисту від аварійних режимів. До пристрою можуть підключатися трифазні насоси потужністю 0.75 - 110 кВт будь-яких фірм виробників, що допускають роботу від частотного перетворювача. Пристрій застосовується в системах водопостачання з артезіанських свердловин, підвищення тиску, поливання.
Цей пристрій підтримує роздільну:
- Точне підтримки заданого тиску при витраті, що змінюється води в системі
- Усунення гідравлічних ударів в системі
- Економія електроенергії
- Збільшення терміну експлуатації насоса і трубопровідної арматури
- Зменшення витоків води в контурі
оснащення
- металевий корпус з порошковим покриттям IP54
- система примусової вентиляції корпусу
- гермовводи для підключення кабелів
- індикатор «Мережа»
- частотний перетворювач
- багатофункціональний контролер
- рідкокристалічний дисплей для індикації поточних і програмованих параметрів роботи насоса
- російськомовне меню інтерфейсу
- можливість підключення одного датчика 4-20 мА
- можливість підключення одного датчика типу «мокрий контакт»
- можливість підключення трьох датчиків типу «сухий контакт»
- можливість підключення одного датчика WSK / PTC
- перемикач «АВТ» -0- «РУЧ»
- лічильник мотогодин
- годинник реального часу
- журнал аварійних відключень насосів з кодами аварій і прив'язкою до реального часу
- реле узагальненого сигналу аварії (безпотенційний контакт)
- інтерфейс RS-485 з протоколом MODBUS RTU (опція)
- вхідний мережевий фільтр високочастотних перешкод (опція)
- вихідний фільтр (за кількістю ПП) для фільтрації стрибків напруги при перемиканні транзисторних ключів частотного перетворювача (опція)
модифікації
модифікації пристроїв в залежності від потужності підключається насоса
0.75 кВт; 1.5 кВт; 2.2 кВт; 3.0 кВт; 4.0 кВт; 5.5 кВт; 7.5 кВт; 11.0 кВт; 18.5 кВт; 22.0 кВт; 30.0 кВт; 37.0 кВт; 45.0 кВт; 55.0 кВт; 75.0 кВт; 90.0 кВт; 110.0 кВт
Технічні характеристики
|
Напруга живлення |
3NPE380 В +/- 15% |
|
потужність насоса |
0.75 - 110 кВт |
|
Робоча температура |
0 ... + 45 ° С |
|
Матеріал корпуса |
металева шафа з порошковим покриттям |
|
Ступінь захисту корпусу |
IP54 |
|
спосіб установки |
навісний / підлоговий |
|
Напруга кіл керування |
-24 В |
|
Найменування пристрої |
Характеристики підключається насоса |
Тип корпусу |
||
|
Потужність, кВт |
Відстань пристрій - наос, м |
Максимальний струм, А |
||
|
AQUA АКН-1-0.75 F |
0.75 |
50 (150) |
2.2 |
К5 |
|
AQUA АКН-1-1.5 F |
1.5 |
50 (150) |
3.7 |
К5 |
|
AQUA АКН-1-2.2 F |
2.2 |
50 (150) |
5.3 |
К5 |
|
AQUA АКН-1-3.0 F |
3.0 |
50 (150) |
7.2 |
К5 |
|
AQUA АКН-1-4.0 F |
4.0 |
50 (150) |
9.0 |
К5 |
|
AQUA АКН-1-5.5 F |
5.5 |
50 (150) |
12.0 |
К5 |
|
AQUA АКН-1-7.5 F |
7.5 |
50 (150) |
15.5 |
К5 |
|
AQUA АКН-1-11.0 F |
11.0 |
50 (150) |
23.0 |
К8 |
|
AQUA АКН-1-15.0 F |
15. |
50 (150) |
31.0 |
К8 |
|
AQUA АКН-1-18.5 F |
18.5 |
50 (150) |
37.0 |
К9 |
|
AQUA АКН-1-22.0 F |
22.0 |
50 (150) |
43.0 |
К9 |
|
AQUA АКН-1-30.0 F |
30.0 |
150 |
61.0 |
К9 |
| AQUA АКН-1-37.0 F
|
37.0 |
150 |
73.0 |
К9 |
|
AQUA АКН-1-45.0 F |
45.0 |
150 |
90.0 |
К13 |
|
AQUA АКН-1-55.0 F |
55.0 |
150 |
106.0 |
К15 |
Відстань від пристрою до насоса залежить від моделі частотного
перетворювача і наявності вихідного фільтра.
При замовленні пристрою необхідно уточнювати цей
параметр.
Типи використовуваних датчиків
|
контрольований параметр |
типи датчиків |
|
Тиск на виході насоса |
Датчик тиску з струмовим виходом 4 ... 20 мА - 1шт. |
|
Тиск на вході насоса (для захисту від сухого ходу) |
Реле тиску з виходом типу "сухий контакт" - 1 шт. |
|
Рівень води на вході насоса (для захисту від сухого ходу) |
Кондуктометрические датчики рівня - 2 шт. або поплавковий вимикач - 1 шт. |
функції
функції управління
- ручний і автоматичний режими роботи насоса:
- В автоматичному режимі пристрій підтримує заданий тиск в системі за сигналом від датчика 4-20 мА.
- В ручному режимі пристрій забезпечує плавний пуск і зупинку насоса, а також роботу насоса на заданій частоті (за замовчуванням 40 Гц) - автоматична зупинка насоса при відсутності витрати в системі (режим «засинання насоса»)
- включення / відключення насоса в певний час доби (опція)
функції захисту
- електронний захист насоса від аварій в мережі електроживлення: обриву однієї або двох фаз, неприпустимою асиметрії напруги в фазах, неприпустимо високого / низького напруги в фазах, порушення порядку чергування фаз
- електронний захист насоса від коротких замикань на лінії пристрій-насос
- електронний захист насоса від струмових перевантажень
- захист насоса від перегріву за сигналами від датчиків WSK / PTC
- захист насоса від «сухого ходу» по сигналу від зовнішніх датчиків
функції індикації
за допомогою світлових індикаторів:
- наявність мережевої напруги
- аварія насоса
за допомогою РКІ дисплея:
- програмовані параметри
- режими роботи
- робота насоса
- величина тиску води в системі
- інформація про аварійних режимах
- реальний час
Сервісні функції
- журнал аварійних відключень насоса з кодами аварій і прив'язкою до реального часу
- узагальнений сигнал аварії (безпотенційний контакт)
- інтерфейс RS-485 з протоколом MODBUS RTU (опція)
