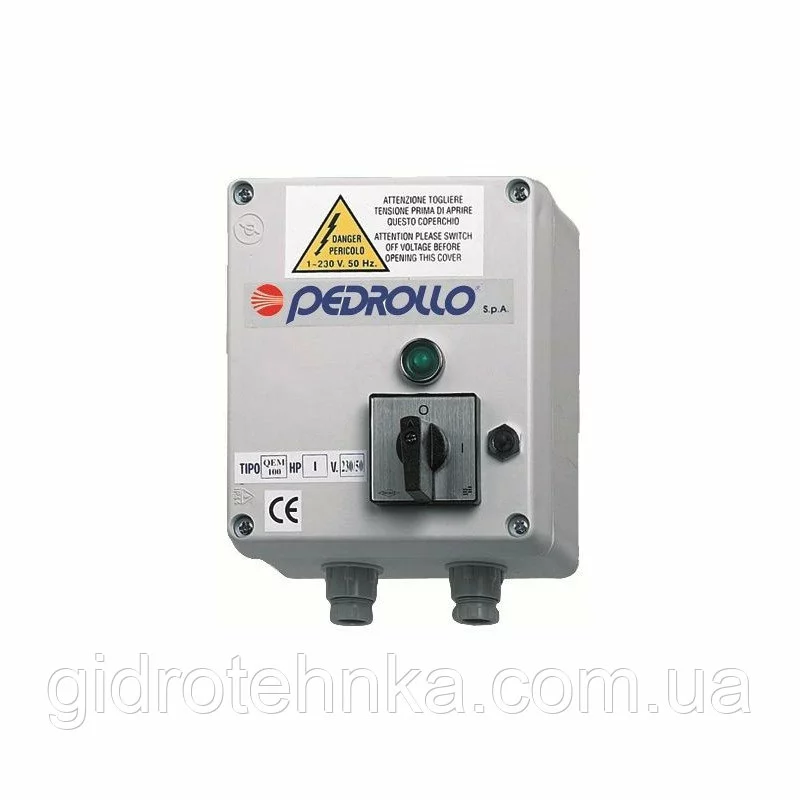

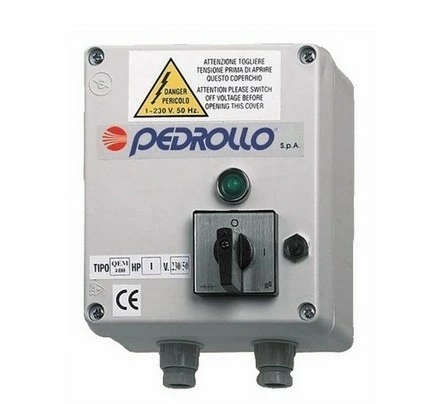

Пульт керування Pedrollo QEM 200

Пульт управління Pedrollo QEM 200

Пульт управління QEM призначений для управління процесом вмикання однофазних занурювальних свердловинних 4" насосів. Pedrollo QEM використовується в системах водопостачання, які призначені для побутового та промислового використання. Пульт виконаний в корпусі з самогасящегося термопластика, захищає електронасос від перевантажень і короткого замикання. Передбачено підключення поплавкового вимикача або реле тиску. Для правильного вибору пульта управління рекомендується перевірити споживану силу струму А і ємність конденсатора електродвигуна.

Компоненти

• Вимикач з запобіжником
• Перемикач пуск-зупинка
• Клемна коробка для підключення насоса та іншого обладнання (реле тиску тощо)
• Тепловий захист з ручним перезапуском
• Сигнальна лампа
• Конденсатор

Структура та застосування

Пульт управління насосами Pedrollo QEM створений для запуску, діагностики, постійного моніторингу і захисту насоса від можливих перевантажень і коротких замикань, які несуть шкоду системі. Особливості їх структурної будови залежать безпосередньо від пропускної здатності продуктивності насоса. Основними робочими вузлами кожного блоку управління є вбудоване термічне реле з функцією перезапуску, корпус в більшості випадків, виконаний з вогнетривкої технопластика.

Електроди, лампа-сигналізатор роботи насоса, лічильник, перемикач режимів запуску і зупинки, конденсатор, клемна панель - всі ці частини одного блоку управління в цілому гарантують комфортну роботу з приладом, інтуїтивно зрозуміле управління, з якими у користувача не виникне проблем, захист насоса від перегріву, короткого замикання та інших можливих підводних каменів.

Технічні характеристики:

• Напруга живлення: 230 В / 50 Гц

• Максимальний струм: 13 А

• Потужність насоса: до 1,5 кВт (2 л.с.)

• Конденсатор: 16 мкФ

• Корпус: самогасячийся термопластик

• Температурний діапазон: від -5 °C до +40 °C

• Ступінь захисту: IP54

• Режим пуску: прямий

Особливості:

• Захист від короткого замикання та перевантажень: забезпечує надійну експлуатацію насоса.

• Вбудований пусковий конденсатор: сприяє стабільному запуску та роботі насоса.

• Підключення поплавкового вимикача або реле тиску: для автоматичного управління насосом.

• Корпус з самогасячогося термопластику: забезпечує додаткову безпеку та довговічність.
